预氧化纤维怎么选？从需求到参数的完整选型指南
在特种纤维选型中，预氧化纤维（常说的 “预氧丝”）以 “基础阻燃 + 低成本” 的优势，成为中低温、低强度需求场景的热门选择。但不同应用场景（如过滤、防火、复合材料增强）对预氧纤维的性能要求差异较大，盲目选择易导致 “性能过剩” 或 “满足不了需求”。以下结合预氧纤维的核心特性，从 “需求拆解→参数匹配→场景适配” 三个维度，教你精准选型。
一、第一步：明确核心需求 —— 先定 “使用场景”，再圈 “关键指标”
预氧纤维的选型不是 “看参数高低”，而是 “看需求匹配度”。首先要明确你的核心使用场景，从场景中提炼出必须满足的 2-3 个关键指标（如耐高温、过滤精度、成本控制），再据此筛选纤维参数。

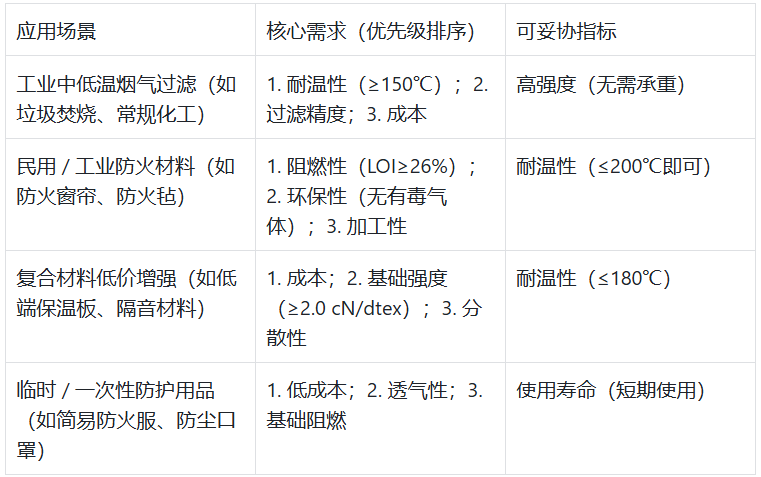

常见场景的核心需求拆解
二、第二步：匹配关键参数 ——3 大核心参数决定 “适配性”
结合前文对比的预氧纤维性能（LOI 26%-32%、长期耐温 150-220℃、断裂强度 2.0-3.0 cN/dtex），实际选型时需重点关注以下 3 个可调整的关键参数，它们直接影响使用效果和成本：
1. 纤维形态参数：适配加工工艺
预氧纤维的形态（短纤 / 长丝、细度、长度）需与你的加工设备匹配，否则会导致 “加工困难” 或 “成品性能差”。
短纤 vs 长丝
细度（dtex）
2. 耐温与阻燃参数：匹配工况环境
预氧化纤维的耐温性和阻燃性是 “底线指标”，必须满足场景温度和环保要求，否则会导致材料失效或安全隐患。
耐温性选择
长期使用温度：需比实际工况温度高 10-20℃（避免温度波动导致性能衰减）。如工况温度 180℃，选长期耐温≥200℃的预氧纤维（部分高规格预氧纤维可做到 220℃长期耐温）。 短期耐温：若工况有瞬时超温（如垃圾焚烧烟气偶尔达 280℃），需确认预氧纤维短期耐温上限≥300℃（1 小时内无结构破损），避免超温导致纤维脆化。
阻燃性选择
3. 力学与加工参数：平衡性能与成本
预氧纤维的强度和加工性虽不是 “顶尖”，但需满足基础使用需求，同时控制成本（预氧纤维优势就是低价，过度追求高强度会失去成本优势）。
断裂强度
无承重场景（如过滤毡、防火窗帘）：选2.0-2.5 cN/dtex 即可，足够应对加工和使用中的轻度拉伸（如针刺时不易断裂）。
轻度承重场景（如简易防护布）：选2.5-3.0 cN/dtex ，确保成品在使用中不易撕裂（如防护布需承受轻微拉扯）。
加工性（抱合力、含油率）
短纤加工（针刺 / 水刺）：需确认纤维含油率 0.3%-0.5%（抗静电油剂），抱合力适中（避免梳理时纤维分散过散或粘连），否则会导致棉条不均、成品疵点多。
长丝加工（织造）：需确认长丝卷绕密度均匀（卷装硬度一致），避免退绕时张力波动，导致面料松紧不均。
4. 成本参数：控制预算，避免 “性能过剩”
预氧化纤维的成本通常在 30-50 元 / 公斤（远低于芳纶、碳纤维），选型时需结合预算合理选择：
预算有限 + 基础需求（如一次性防尘口罩）：选常规规格（短纤 2.5 dtex、LOI 26%、耐温 180℃），成本可控制在 30-35 元 / 公斤。
需求稍高 + 预算适中（如工业过滤毡）：选升级规格（短纤 1.5-2.0 dtex、LOI 28%、耐温 200℃），成本约 35-45 元 / 公斤，无需追求耐温 220℃（除非工况必需，否则多花 10%-20% 成本却用不上）。
三、第三步：规避选型误区 ——3 个常见错误要避开
很多人在选预氧纤维时，容易陷入 “参数越高越好”“只看价格不看匹配度” 的误区，导致选型失败。
误区 1：追求 “高强度”，忽略预氧纤维定位
预氧纤维的断裂强度（2.0-3.0 cN/dtex）远低于碳纤维（25-50 cN/dtex）和芳纶 1414（18-22 cN/dtex），若场景需要高强度（如承重结构件），强行选预氧纤维会导致成品断裂，此时应选芳纶 1414 或碳纤维（前文对比可知二者强度更优），预氧纤维仅适合低强度场景。
误区 2：忽视 “加工适配性”，只看性能参数
比如用针刺设备加工预氧纤维，却选了长度 10mm 的短纤（远低于设备牵伸隔距），导致梳理时纤维无法形成均匀棉条，成品强力不足。正确做法是：先确认加工设备的 “适配纤维规格”（如设备要求短纤长度 25-38mm），再选对应长度的预氧纤维。
误区 3：混淆 “预氧化纤维” 与 “碳纤维”，误判耐温性
预氧化纤维是碳纤维的中间产品，耐温性（长期 150-220℃）远低于碳纤维（空气中 300-400℃），若工况温度≥250℃（如冶金高炉烟气），选预氧化纤维会导致纤维快速老化，此时应选碳纤维（需搭配抗氧化涂层），避免材料失效。

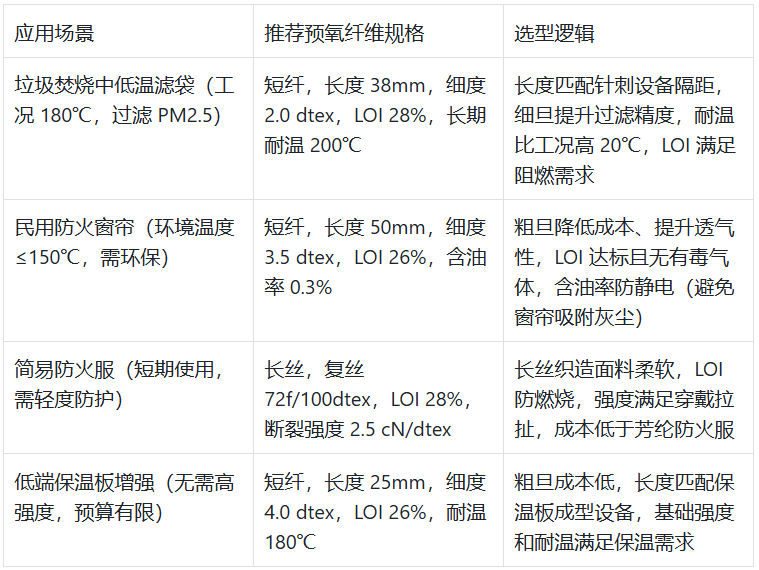

四、不同场景的预氧纤维选型示例
为让选型更直观，结合实际案例给出具体建议：
总结：预氧纤维选型的核心逻辑
预氧化纤维的选型口诀是：“先定场景需求，再配核心参数，不追高不贪低，匹配是关键”。
若你是过滤、防火、低端增强等中低温、低强度场景，且预算有限，预氧纤维是性价比之选（优于常规化纤，成本低于芳纶、碳纤维）；
若场景需要高温（＞220℃）、高强度（＞3.0 cN/dtex），则需转向芳纶 1414 或碳纤维，避免预氧化纤维 “力不从心”。
如果你有具体的应用场景（如工况温度、加工工艺、预算范围），可以进一步说明，我能帮你细化到具体的预氧纤维规格！
