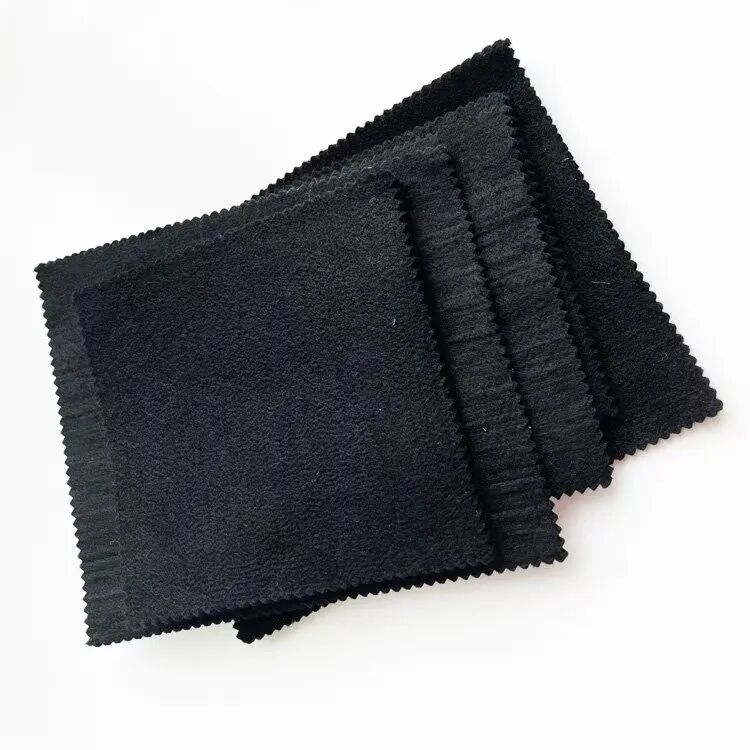

预氧丝毡的技术参数解析

预氧丝毡的技术参数是衡量其性能的关键指标，直接决定了它在不同领域的应用适配性。以下从多个核心维度详细解析其技术参数，新增导热系数相关内容：

物理性能参数

• 厚度

  常见范围为 0.5-5mm，可根据实际需求定制。厚度会影响毡体的隔热性和机械强度，较厚的预氧丝毡通常隔热效果更优，但柔韧性相对降低。

• 面密度

  一般在 100-800g/㎡之间。面密度与材料的致密程度相关，面密度较大的预氧丝毡结构更紧实，抗拉强度也相对较高。

• 抗拉强度

  纵向抗拉强度通常≥3MPa，横向≥2MPa。这一参数保证了预氧丝毡在使用过程中能承受一定的拉力，不易撕裂，适用于需要一定结构强度的场景。

• 透气性

  透气量多在 50-300L/（㎡・s）。不同成型工艺会影响透气性，针刺法制成的预氧丝毡透气性更佳，适合需要空气流通的环境。

热性能参数

• 极限氧指数（LOI）

  ≥45%，这是预氧丝毡阻燃性能的核心指标。LOI 值越高，说明材料越难燃烧，其阻燃效果越显著，能在高温火焰环境中保持稳定。

• 连续使用温度

  可长期在 200-250℃环境下工作，短时间内可耐受 300℃以上的高温。这一特性使其能适应多种高温作业场景，如工业窑炉的隔热防护等。

• 热收缩率

  在 250℃下处理 24 小时，热收缩率≤3%。较低的热收缩率保证了预氧丝毡在高温使用过程中尺寸的稳定性，减少因收缩导致的性能下降。

• 导热系数

  通常在 0.03-0.1W/(m・K) 范围内。导热系数是衡量材料隔热性能的重要指标，数值越低，隔热效果越好。预氧丝毡较低的导热系数使其能有效阻隔热量传递，在工业隔热、高温设备防护等场景中发挥关键作用。其导热系数会受密度、厚度等因素影响，一般来说，密度较小、厚度较大时，导热系数更低，隔热性能更优。

化学性能参数

• 耐酸碱性

  在 10% 的硫酸或氢氧化钠溶液中浸泡 24 小时后，重量损失率≤5%，抗拉强度保持率≥80%。这表明预氧丝毡在酸碱环境中具有较好的稳定性，可用于存在化学腐蚀的工业场景。

• 耐有机溶剂性

  在常见的有机溶剂（如乙醇、丙酮）中浸泡后，性能无明显变化，能适应多种复杂的化学环境。

这些技术参数相互关联，共同构成了预氧丝毡的性能体系。在实际应用中，需根据具体场景对参数的要求，选择合适规格的预氧丝毡，以充分发挥其耐高温、阻燃、耐腐蚀、隔热等优势。
