预氧丝毡水刺与针刺工艺：技术差异与应用适配解析

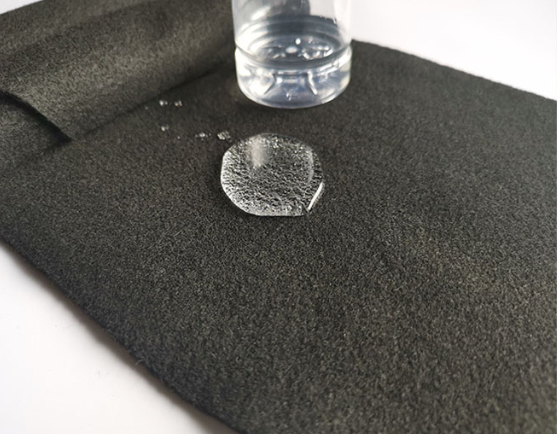

预氧丝毡作为预氧化聚丙烯腈（PAN）纤维的重要加工形态，凭借耐高温、阻燃、低发烟等特性，在航空航天、新能源、环保防护等领域占据关键地位。其性能与应用场景的适配性，核心取决于非织造成型工艺 —— 水刺与针刺工艺作为主流技术，虽均通过纤维缠结构建毡体，但在原理、流程、产品特性上存在显著差异，直接影响最终产品的适用范围。以下从技术细节、性能对比、场景适配三方面，系统解析两种工艺的核心价值。
一、工艺原理：从 “机械穿刺” 到 “流体缠结” 的本质差异
预氧丝毡的成型核心是 “纤维间固结”，水刺与针刺工艺通过不同作用力实现这一目标，技术逻辑截然不同。
（一）针刺工艺：机械倒钩驱动的物理缠结
针刺工艺是预氧丝毡最成熟的成型技术，依托钢针机械穿刺实现纤维交织，尤其适配预氧丝刚性较高、耐高温的特性。其核心原理可概括为 “钩拉 - 缠结 - 固结” 三步：
穿刺动力
针刺机的针板搭载数百根带倒钩的特种钢针（针型多为三角针或叉型针，倒钩数量 3-5 个），以 1000-3000 次 / 分钟的频率上下往复运动，形成穿刺动力；
纤维勾拉
钢针穿刺预氧丝纤网时，倒钩会勾住表层或中层纤维，随针板上行将纤维强制拉入下层纤网，打破纤维原有的平行排列状态；
三维缠结
多次穿刺后，不同层级的预氧丝相互缠绕、勾连，形成无粘合剂的三维网状结构，最终实现毡体的固结与强度提升。
（二）水刺工艺：高压水流驱动的流体缠结
水刺工艺（又称 “射流喷网”）是依托流体动力的无机械损伤成型技术，通过高压水流的冲击力带动纤维交织，更适合对表面质量与纤维完整性要求高的场景。其核心原理为 “喷射 - 带动 - 交织”：
水流加压
高压水泵将水加压至 5-15MPa，经孔径 0.08-0.15mm 的精密喷丝板，形成高速水射流（流速可达 300-500m/s）；
纤维带动
水射流垂直冲击预氧丝纤网时，穿透表层纤维并带动其向深层运动，迫使不同位置的纤维发生弯曲、位移；
水力交织
高速水流的往复作用下，纤维相互缠绕形成 “水力缠结点”，同时托网帘（金属或聚酯材质）的支撑作用确保毡体结构稳定，最终形成无针孔的致密毡体。
二、核心工艺流程：细节差异决定产品特性
两种工艺虽均包含 “原料预处理 - 成型 - 后处理” 三大阶段，但各环节的技术参数与操作重点差异显著，直接影响产品性能。
（一）针刺工艺：侧重 “强度与厚度可控”
针刺工艺的流程设计围绕 “提升结构稳定性” 展开，关键环节参数精准度要求高：
原料预处理

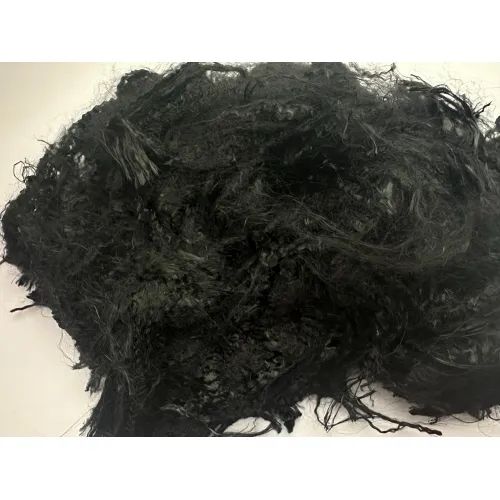

需将预氧丝切为 30-80mm 的短切纤维（长度过长易缠绕，过短则结合力不足），通过梳针式开松机打散后，采用交叉铺网机形成定量 200-1000g/㎡的纤网，确保纵横方向纤维分布均匀（纵横比 1:1-1:3）； 成型核心步骤
预针刺
采用低针刺密度（20-50 针 /cm²）、短针深（3-5mm）初步固定纤网，防止主针刺时纤维移位；
主针刺
提升针刺密度（50-200 针 /cm²）与针深（5-20mm），部分场景采用 “双面针刺”（上下针板同步穿刺），避免单面针刺导致的结构不均；
后处理
经 200-250℃热定型消除内应力（尺寸收缩率控制在 1% 以内），部分产品需表面打磨去除毛羽，确保后续加工适配性
（二）水刺工艺：侧重 “精细度与低损伤”
水刺工艺的流程设计以 “保护纤维完整性” 为核心，设备复杂度与精度要求更高：
原料预处理
预氧丝短切长度可缩短至 10-50mm，采用气流铺网机形成更薄、更均匀的纤网（定量 50-800g/㎡），且需控制纤网透气性（便于水射流穿透）；
成型核心步骤
预水刺
以 3-8MPa 低压水流初步压实纤网，避免高压阶段纤网被冲散；
主水刺
分 3-5 道递增压力（8-15MPa）的水射流反复冲击，部分设备采用 “双面水刺” 确保缠结均匀，托网帘网孔图案可定制毡体表面纹理；
后处理
通过真空脱水（去除 80% 水分）+180-220℃热风烘干（含水量＜5%），部分高端产品增加轧光工序提升表面平整度。
三、性能与成本对比：各有所长的技术选择

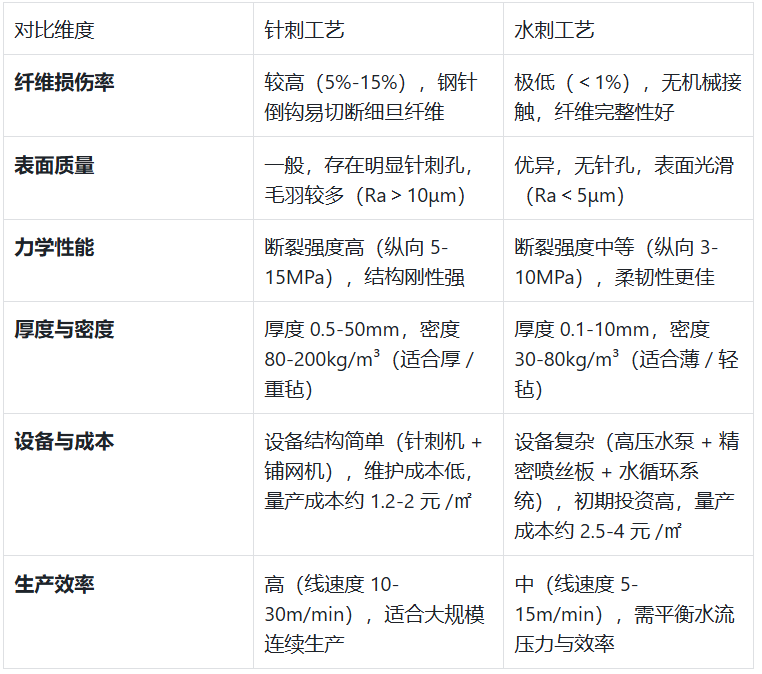

两种工艺的差异直接体现在产品性能、设备成本与适用场景上，下表从 6 个核心维度进行量化对比：
四、应用场景适配：技术特性决定市场定位
两种工艺的产品特性差异，使其在不同领域形成明确的应用边界，不存在 “替代关系”，而是 “互补适配”。
（一）针刺预氧丝毡：主打 “高强度、高性价比” 场景
高温过滤领域
作为垃圾焚烧、钢铁冶炼的滤袋基材（厚度 5-15mm），针刺毡的高断裂强度可耐受脉冲清灰的反复冲击，且低成本优势适合大规模应用；
新能源领域
用于锂电池阻燃隔板（密度 120-180kg/m³），针刺工艺的致密结构可有效阻隔电解液渗透，同时耐高温性满足电池工作环境需求；
防火隔热领域
作为建筑、船舶的防火层（厚度 10-30mm），针刺毡的厚毡体设计可提供优异的隔热性能，且价格亲民，适合民用与工业场景。
（二）水刺预氧丝毡：聚焦 “高精度、高表面质量” 场景
防护服装领域
作为防火服内层（厚度 0.5-2mm），水刺毡的光滑表面可提升穿着舒适度，低纤维损伤率确保长期使用不掉毛，避免对人体皮肤的刺激；
电子领域
用于电子元件防尘罩、芯片高温保护套（厚度 0.1-1mm），水刺毡的无针孔结构可防止纤维脱落污染元件，同时薄型设计适配精密设备空间需求；
航空航天领域
作为复合材料表面修饰层（密度 50-80kg/m³），水刺毡的均匀纤维分布可降低复合材料表面粗糙度，提升航天器部件的气动性能与外观质量。
五、工艺发展趋势：融合创新与效率提升
随着下游领域对预氧丝毡性能要求的升级，两种工艺均在向 “精准化、复合化” 方向发展：
针刺工艺
通过数控系统精准控制针刺密度与针深，开发 “针刺 + 热压” 复合工艺，在提升毡体致密性的同时减少纤维损伤；
水刺工艺
研发 20MPa 以上超高压水射流技术提升缠结效率，同时开发 “水刺 + 针刺” 复合工艺（水刺做表面层，针刺做芯层），兼顾表面精细度与结构强度；
绿色化改进
水刺工艺通过水循环净化系统（过滤精度达 5μm）降低水资源消耗，针刺工艺采用耐磨钢针（寿命提升 50%）减少耗材浪费，推动行业低碳发展。
结语
预氧丝毡的水刺与针刺工艺，是基于不同技术逻辑的 “精准解决方案”—— 针刺工艺以 “机械力量” 实现低成本、高强度，水刺工艺以 “流体动力” 实现高精度、低损伤。在实际生产中，需根据产品的性能需求、成本预算与应用场景，选择适配的工艺路线，才能最大化预氧丝毡的技术价值。随着非织造技术的持续创新，两种工艺的融合应用将进一步拓展预氧丝毡的市场边界，为高端新材料领域提供更多可能性。
