预氧丝与芳纶混纺面料的技术优势与市场前景分析
一、背景与概述
预氧丝与芳纶混纺面料是一种高性能复合材料，结合了预氧丝和芳纶两种高性能纤维的优势，在高温环境下表现出卓越的综合性能。预氧丝（PAN-based pre-oxidized fiber）是由聚丙烯腈纤维经过预氧化处理而成的一种功能性纤维，具有优异的热稳定性和阻燃性能；而芳纶（Aramid）是一类高性能合成纤维，具有高强度、高模量和耐高温特性。将这两种材料混纺，不仅能够实现性能互补，还能降低生产成本，拓展应用领域。
随着全球工业化进程的加速和新能源产业的快速发展，对高性能防护材料的需求日益增长。预氧丝与芳纶混纺面料凭借其优异的耐高温、阻燃、高强度和轻质等特性，在消防防护、新能源汽车、航空航天等领域展现出广阔的应用前景。2025 年，随着中国应急管理部新标准的实施以及新能源汽车产业的持续扩张，预氧丝与芳纶混纺面料市场迎来了前所未有的发展机遇。
二、材料特性与制备工艺
2.1 预氧丝与芳纶纤维的基本特性
预氧丝是聚丙烯腈纤维在 200-300℃空气中预氧化形成的中间产物，具有以下特性：
极限氧指数（LOI）高达 40-60%，遇火不燃烧、不熔化、不滴落，分解温度高
优异的热稳定性，可在 260℃下长期使用，瞬间耐温可达 1000℃
良好的化学稳定性，抗多种酸碱溶剂
较低的密度（约 1.42g/cm³），有利于轻量化应用
芳纶纤维主要包括间位芳纶（Meta-Aramid）和对位芳纶（Para-Aramid），具有以下特性：
高强度和高模量，对位芳纶的断裂强度可达 28cN/dtex，热分解温度超过 550℃
优异的阻燃性能，极限氧指数约为 28-30%
良好的耐磨和抗穿刺性能
较高的韧性和抗疲劳性，在高温下仍能保持良好的力学性能
优良的尺寸稳定性和化学稳定性
2.2 混纺工艺与结构设计
预氧丝与芳纶混纺面料的制备工艺主要包括以下几个关键步骤：
1.纤维预处理：对预氧丝和芳纶纤维进行表面处理，改善纤维间的相容性和界面结合力。预处理方法包括化学处理、等离子体处理等。
2.混纺工艺：
纤维混合：将预氧丝和芳纶纤维按一定比例（通常为 30/70 至 70/30）进行混合，可采用机械混合或气流混合等方法
纺纱工艺：采用传统的环锭纺、摩擦纺（DREF）或新型的嵌入式纺纱等技术将混合纤维纺成纱线
结构设计：开发了多种创新结构，如 "marl yarn" 结构，将少量芳纶纤维集中形成纤维束，作为有效的防火屏障，阻碍棉纤维的余焰 / 余辉
3.织物成型：
机织工艺：通过平纹、斜纹、缎纹等不同组织设计，形成具有不同性能的机织面料
针刺工艺：用于制备非织造布，特别是在高温过滤材料领域
水刺工艺：用于制备隔热层面料，如 PBO 纤维 / 间位芳纶混纺水刺非织造布
4.后处理工艺：
表面涂层：采用阻燃涂层、防辐射涂层等提高面料的功能性
热定型：改善面料的尺寸稳定性和形态保持性
复合工艺：与铝箔、气凝胶等材料复合，形成多功能复合材料
2.3 创新混纺技术与发展趋势
近年来，预氧丝与芳纶混纺技术取得了多项创新突破：
纤维表面改性技术：通过化学接枝、等离子体处理等方法改善预氧丝和芳纶纤维的表面性能，提高纤维间的界面结合强度。例如，采用缩水甘油氧丙基三甲氧基硅烷（GPTMS）接枝芳纶纤维，可显著提高芳纶纤维与气凝胶的界面结合力
复合增强技术：
三元混纺技术：将预氧丝、芳纶与高硅氧纤维、碳纤维等其他高性能纤维进行三元混纺，进一步提升材料性能。例如，预氧丝 / 芳纶 / 高硅氧纤维混纺气凝胶毡，综合性能显著优于常规预氧丝气凝胶毡
纳米材料增强：引入碳纳米管、石墨烯等纳米材料，提高复合材料的导热性能和力学性能
3D 结构设计：通过三维编织技术制备异形件，如新能源汽车电池包的弧形隔热板，成型效率较传统工艺提升 3 倍，废料率降低至 5% 以下
环保生产工艺：
无氟混纺技术可使生产过程 VOCs 排放减少 90%
开发了可回收的预氧丝 / 芳纶混纺材料，通过分步溶解回收技术分离预氧丝与芳纶，再生纤维强度保留率达 75%
三、性能优势与测试分析
3.1 热防护性能
预氧丝与芳纶混纺面料在高温环境下表现出卓越的热防护性能：
耐高温性能：
持续耐温可达 280℃，瞬时耐温突破 1000℃
芳纶质量分数为 20% 的预氧丝混纺面料，在火焰灼烧后仍具有较高的强度，可承受 1200℃的瞬时高温
阻燃性能：
极限氧指数（LOI）可达 36-40%，远高于普通阻燃材料
遇火形成 "预氧丝碳化层 + 芳纶骨架" 的复合屏障，离开火焰后自熄不外延
无熔滴现象，避免了二次烫伤风险
隔热性能：
导热系数低至 0.016-0.03W/(m・K)，隔热性能是传统材料的 2-5 倍
混纺面料可在 60℃高温下提供 5-8℃的降温效果，显著提高穿着舒适性
热稳定性：
在 100℃高温下经受 10 万次循环载荷后，强度保持率达 92%
在 γ 射线辐照剂量 10⁴Gy 下，混纺纱线强度损失≤8%
3.2 力学性能
预氧丝与芳纶混纺面料的力学性能表现优异：
强度与韧性：
混纺纱线抗拉强度达 580MPa，比强度是钢的 8 倍
横向和纵向断裂强度随着芳纶质量分数的增大均有明显提高，PA-40 的横向和纵向断裂强度分别比 PA-0 提高了 3.08 倍和 1.97 倍
断裂伸长率适中，芳纶质量分数为 20% 时，横向和纵向断裂伸长率分别提高了 8.93% 和 8.69%
耐磨与抗穿刺性能：
芳纶的刚性链赋予混纺纱线优异的耐磨性能，摩擦 10 万次后失重率≤3%，比单一预氧丝降低 50%
消防手套采用混纺材料后，刺穿力提升至 120N，满足 EN 388 最高等级要求
混纺面料的耐磨强度可达 60-80mm，显著提高使用寿命
抗疲劳性能：
预氧丝与芳纶的复合结构赋予面料良好的抗疲劳性能
在高温和动态载荷下仍能保持良好的力学性能稳定性
纤维缠结性能：
芳纶质量分数增加，纤维缠结程度提高，纤维直线段长度指数减小
复合滤材纤维缠结系数明显提高，相对于纯预氧丝，预氧丝 / 芳纶 (60/40) 的缠结系数由 0.82 (N・m²)/g 提高到 2.77 (N・m²)/g
3.3 过滤与透气性能
在过滤材料应用中，预氧丝与芳纶混纺面料表现出以下特性：
过滤效率：
对于粒径≥1.0μm 和≥2.5μm 的微粒，芳纶质量分数大于 10% 时，复合滤材过滤效率随着芳纶质量分数增大而显著提高
对于粒径≥2.5μm 微粒的过滤效率高达 99.67%
芳纶质量分数为 30% 时，复合滤材对粒径≥0.5μm 微粒的过滤效率比未添加芳纶纤维的提高了 38.91%
透气性能：
孔隙率控制在 45-60% 之间，具有良好的透气性
透气量可达 200-500mm/s，满足不同应用场景的需求
孔径分布：
随着芳纶质量分数的增加，复合滤材孔径减小，孔径分布更加均匀
平均孔径可控制在 1-10μm 范围内，适用于不同粒径颗粒的过滤需求
动态过滤性能：
添加芳纶纤维后，复合滤料稳定阶段清灰周期相对较长，有利于延长使用寿命
在 220℃高温下运行寿命达 48 个月，较 PPS 滤袋延长 24 个月
3.4 综合性能对比分析

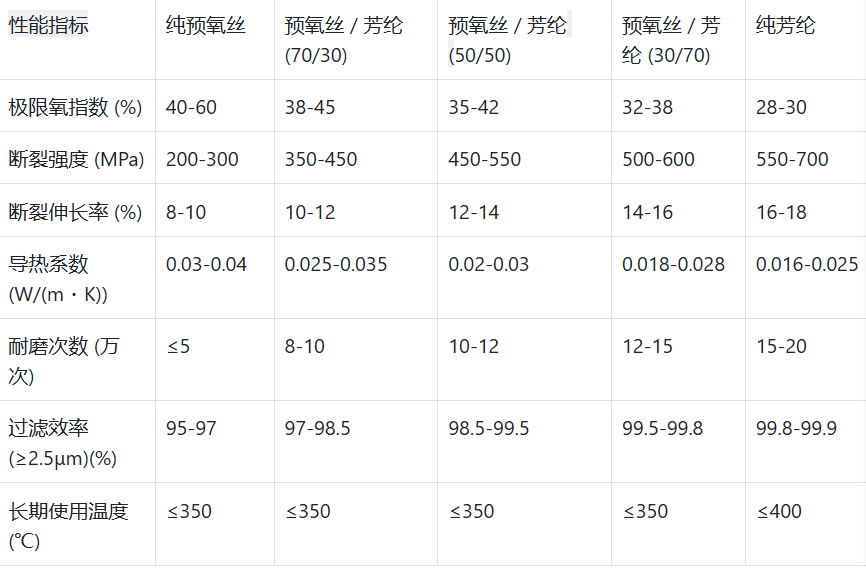

下表对比了不同混纺比例预氧丝 / 芳纶面料的主要性能指标：
四、市场应用
4.1 消防安全与个人防护领域
预氧丝与芳纶混纺面料在消防安全领域的应用最为广泛，主要体现在以下几个方面：
消防防护服：
应急管理部 2025 年新标准要求，90% 的消防服需采用混纺面料
混纺防护服能使火场作业时间延长 30%，同时重量减轻 25%，消防员攀爬效率提升 18%
森林防火服：
产品符合 GB/T 33536-2017《防护服装 森林防火服》标准要求
采用芳纶 100 面料，具有阻燃、防火、防静电的功能
森林防火服缝制工艺符合 FZ/T81007-2012 中 3.9 的规定
工业阻燃服：
符合 GB 8965.1-2020《防护服装 阻燃服》标准，该标准于 2021 年 8 月 1 日实施，将芳纶 1313、改性粘胶等高性能纤维纳入推荐范围
新标准要求阻燃服经 50 次工业洗涤后，仍需通过垂直燃烧测试（续燃时间≤2s，阴燃时间≤5s）
混纺面料在防静电、阻燃、耐磨、耐酸碱、耐腐蚀等方面性能卓越
特种防护装备：
焊工防火布、防火毯、高温过滤材料、工业热绝缘内衬等
覆铝箔后耐温达 1000℃，阻隔火花与辐射热
炼钢服、焊接服等工业防护服，在覆铝箔后可耐 1000℃高温
4.2 新能源汽车与电池防护领域
随着新能源汽车产业的快速发展，预氧丝与芳纶混纺面料在电池安全防护方面的应用日益广泛：
电池热管理系统：
电池隔热网采用混纺材料后，抗撕裂强度提升 60%，可承受 20 吨挤压力预氧丝与芳纶混纺面料用于电池热管理系统，混纺隔热网将电芯热失控蔓延速度降至 0.25℃/ 秒
动力电池电芯间使用预氧丝纤维基材的气凝胶毡，用于电芯间防火保护
电池包隔热材料：
预氧丝气凝胶复合毡作为电池包的隔热材料，有效阻止了电池热失控时热量的传递，提高了电池包的安全性
氢气管路密封件：
预氧丝与芳纶混纺材料具有优异的耐高压和耐化学腐蚀性能，适用于氢气管路密封
可在 - 40℃至 + 125℃温度范围内保持良好的密封性能
电动汽车内饰：
汽车座椅阻燃层、舱壁隔热材料
汽车的安全气囊、座椅、内饰等部件，以提高汽车的安全性和舒适性
预氧丝与芳纶混纺面料在工业领域的应用也十分广泛：
高温过滤材料
华能某电厂的脱硫脱硝系统使用混纺滤袋，在 220℃高温下运行寿命达 48 个月，较 PPS 滤袋延长 24 个月。
化工防腐材料
化工厂的反应釜、管道和储存容器的内衬材料
冶金与电力行业
建筑与基础设施
典型案例：
4.5 民用与消费领域
预氧丝与芳纶混纺面料在民用领域的应用也在不断拓展：
户外装备
某品牌的混纺防晒服兼具 UPF50 + 防晒与 60℃高温下 5-8℃的降温效果
家居用品
阻燃窗帘、防火地毯和防火床垫
体育用品
运动鞋、运动服等，以提升产品的耐用性和舒适度
日常防护产品
防火健身包、防火束口袋、阻燃文件袋、防火抱枕等系列产品
