阻燃面料性能对比：预氧丝、芳纶、混纺及其他类型面料详解

2025-08-29 14:48:24

在阻燃面料领域，不同材质的面料因原料特性、生产工艺不同，在阻燃性能、物理性能、适用场景等方面存在显著差异。以下将对预氧丝面料、芳纶面料、预氧丝与芳纶混纺面料及其他常见阻燃面料进行详细对比：

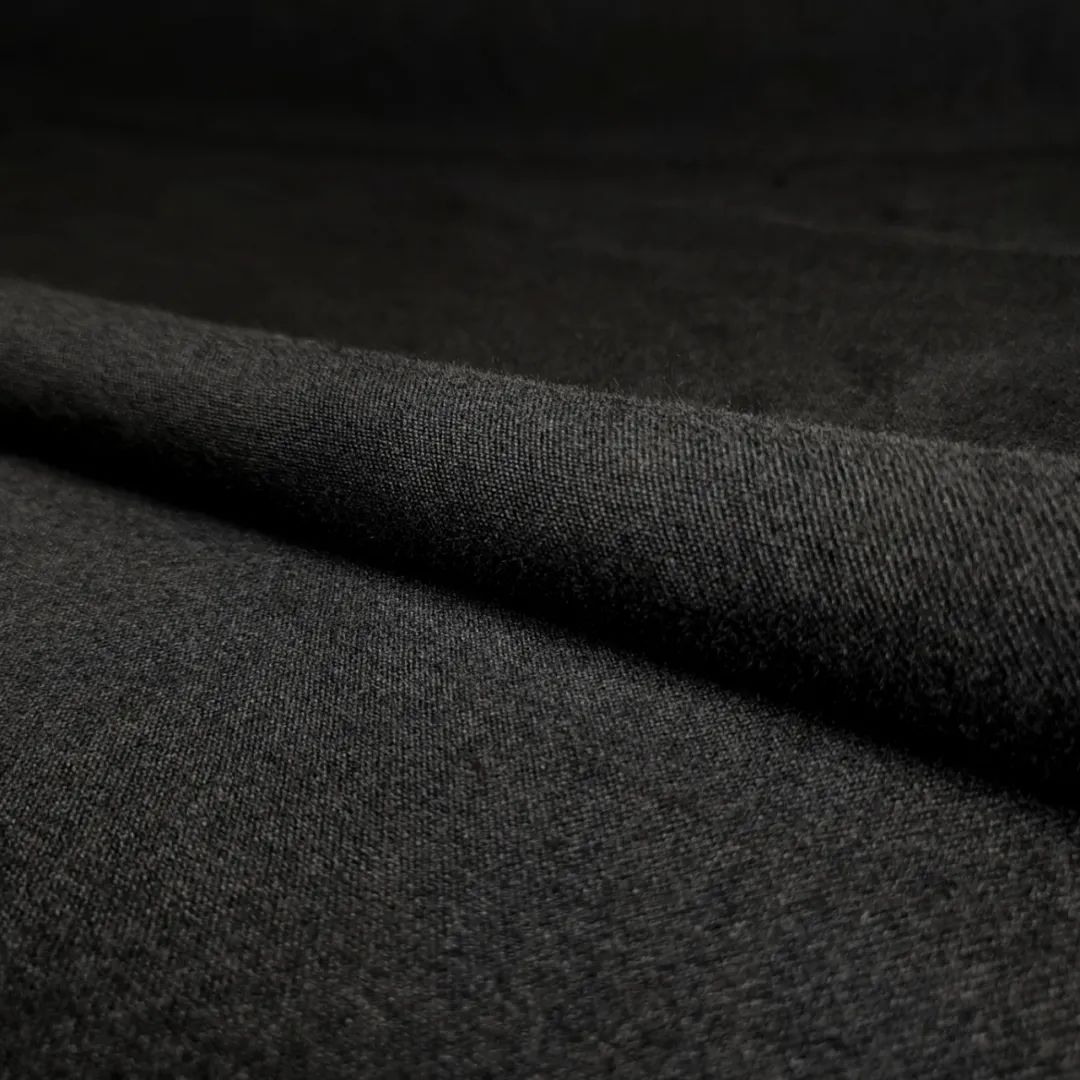

原料特性

预氧丝是聚丙烯腈纤维经预氧化处理后的产物，分子结构为梯形，本身不燃，极限氧指数（LOI）≥40%。

阻燃性能

遇火不熔融、不滴落，仅发生炭化，能保持织物结构完整性，炭化后仍有一定强度。

物理性能

手感较硬，断裂强度较低（约 2-3cN/dtex），耐磨性较差，长期使用易起毛；耐高温性较好，可在 200-250℃环境下长期使用。

适用场景

主要用于临时阻燃防护，如森林防火服、应急救援毯等，不适合需要频繁活动或长期穿着的场景。

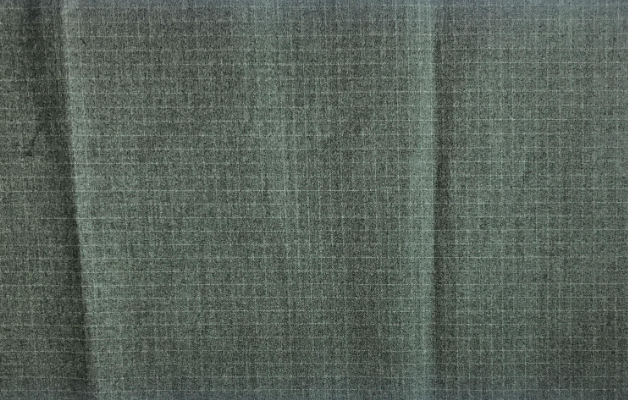

芳纶分为芳纶 1313（间位芳纶）和芳纶 1414（对位芳纶），两者性能略有差异：

原料特性

芳纶是芳香族聚酰胺纤维，分子链刚性强，LOI≥28%（芳纶 1313）或≥30%（芳纶 1414），均具有自熄性。

阻燃性能

遇火不熔融、不滴落，燃烧时仅缓慢炭化，芳纶 1414 的耐高温性更优（长期使用温度 200-260℃，短期可耐 500℃以上）。

物理性能

芳纶 1313：手感柔软，断裂强度约 4-5cN/dtex，耐磨性较好，耐化学腐蚀性强（耐酸、碱），但耐紫外性较差，长期暴露在阳光下易老化。

芳纶 1414：强度极高（断裂强度 18-20cN/dtex），是钢的 5 倍，耐冲击、耐磨性能优异，但手感较硬，价格昂贵。

适用场景

芳纶 1313：常用于工业阻燃服（如冶炼、化工）、消防服内衬等。

芳纶 1414：用于高端防护领域，如防弹衣、赛车服、高温过滤材料等。

碳纤维，预氧丝，芳纶，PTFE，聚丙烯腈

性能优势

通过混纺结合两者优点，弥补单一材质缺陷：

阻燃性：保留高 LOI（通常≥35%），兼具不熔融、不滴落特性，炭化稳定性优于纯预氧丝。

物理性能：改善纯预氧丝的硬挺感和耐磨性，提升纯芳纶的耐高温炭化后的强度；混纺比例不同性能不同（如预氧丝占比 30%-50% 时，手感和强度较均衡）。

成本：比纯芳纶面料成本低，比纯预氧丝更耐用。

适用场景

广泛用于中等强度的阻燃防护，如工业作业服、消防辅助服、实验室防护服等，兼顾防护性和实用性。

阻燃棉面料

原料：纯棉经阻燃整理（如浸轧磷系、氮系阻燃剂）制成，LOI 约 28-30%。
特点：手感柔软、吸湿透气，成本低，但阻燃性为 “后整理赋予”，经多次水洗后阻燃效果会下降；遇火会炭化，但可能有少量熔融滴落（取决于整理工艺）。
适用场景：民用阻燃纺织品（如阻燃窗帘、床上用品）、低风险工业防护（如焊接辅助服）
腈氯纶面料

原料：丙烯腈与氯乙烯共聚纤维，本身具有阻燃性（LOI≥28%），无需后整理。
特点：手感接近普通化纤，耐磨性较好，价格适中，但耐高温性差（超过 150℃易软化），燃烧时会释放氯化氢气体。
适用场景：室内装饰面料、儿童服装（需符合环保要求）等低危阻燃场景。
玄武岩纤维面料

原料：天然玄武岩熔融拉丝制成，无机纤维，LOI≥60%，绝对不燃。
特点：耐高温（长期使用温度 - 260 至 600℃），强度高、耐化学腐蚀，但手感极硬，柔韧性差，穿着舒适性低。
适用场景：高温工业隔热材料（如窑炉防护服）、消防隔热层等极端环境。
聚酰亚胺（PI）面料

原料：高性能聚合物纤维，LOI≥38%，长期使用温度 260-300℃，短期耐温达 500℃以上。
特点：强度高、耐辐射、耐老化，但价格昂贵，柔韧性一般。
适用场景：航空航天、核工业等高端高温防护领域。

不同面料的选择需结合具体场景的温度、磨损强度、使用频率及成本预算综合判断。
