比强度超钢材 6 倍：碳纤维蜂窝轻量化突破的核心设计逻辑

碳纤维蜂窝的比强度优势，本质是 “碳纤维面板 + 蜂窝芯体 + 胶粘剂” 三者的性能协同，选型偏差会直接导致比强度下降 30% 以上：

1. 碳纤维面板：强度的 “核心承载者”

· 选型关键：优先选用高模量碳纤维（T700~T1100 级），拉伸强度≥4900MPa，弹性模量≥230GPa；

· 厚度设计：面板厚度并非越厚越好，需与芯体刚度匹配，常规范围 0.2~1.5mm（如航空蒙皮常用 0.5~0.8mm）；

· 铺层逻辑：采用 [0°/45°/-45°/90°] 交错铺层，0° 方向占比≥60%（承载主应力），45°/-45° 方向增强抗剪切能力。

2. 蜂窝芯体：轻量化的 “结构支撑者”

· 材质选择：

航空级场景：芳纶纸蜂窝（Nomex），密度 48~96kg/m³，耐温 - 196~200℃，比强度是铝蜂窝的 1.5 倍；

通用场景：铝蜂窝（5052/6061 合金），密度 80~120kg/m³，成本低 30%，适合中低强度需求；

· 孔格设计：正六边形孔格（边长 3~8mm），抗压强度比正方形孔格高 20%，且受力更均匀；

· 高度优化：芯体高度 H 与面板厚度 t 的比例控制在 15~30（H/t=20 为黄金比例），过高易失稳，过低无法发挥轻量化优势。

3. 胶粘剂：界面的 “强度传递者”

· 选型标准：选用耐高温结构胶（如环氧改性酚醛胶），剪切强度≥25MPa（室温）、≥15MPa（150℃），适配碳纤维与蜂窝的热膨胀系数；

· 涂覆工艺：采用 “点涂 + 线涂” 结合，涂胶量控制在 150~200g/m²，避免胶量过多增加重量，或过少导致界面剥离。

1. 蜂窝芯体的 “仿生结构设计”

· 孔格尺寸梯度：复杂承力构件（如机身承力梁）采用 “中心粗孔 + 边缘细孔” 设计，中心孔格边长 8mm（减重），边缘孔格边长 3mm（增强抗冲击）；

· 芯体壁厚适配：根据承载需求调整壁厚，高承载场景选用壁厚 0.08~0.12mm 的蜂窝，通用场景选用 0.05~0.08mm，在强度与重量间平衡。

2. 面板 - 芯体的 “界面增强设计”

· 芯体表面处理：采用等离子蚀刻或砂纸打磨，提升表面粗糙度（Ra≥0.8μm），使胶粘剂浸润面积增加 40%，界面剪切强度提升 25%；

· 边缘封边处理：构件边缘采用碳纤维布包边，宽度 15~20mm，防止芯体边缘压溃，同时增强整体刚度。

3. 整体结构的 “载荷适配设计”

· 局部加强设计：在螺栓连接、集中载荷区域，采用 “局部加厚面板 + 芯体填充泡沫” 结构，比整体加厚面板减重 30%，且局部强度提升 50%；

· 曲面适配设计：复杂曲面构件（如卫星天线反射面）采用 “分片成型 + 整体拼接”，每片蜂窝芯体按曲面曲率预成型，避免强行弯曲导致的结构损伤。

再好的设计也需工艺支撑，不当工艺会让比强度优势缩水 20%~40%：

1. 成型工艺选择：匹配结构需求

· 高精度场景（如航空蒙皮）：热压罐工艺（0.6~0.8MPa，120~180℃），确保面板与芯体贴合间隙≤0.1mm，孔隙率≤0.3%；

· 量产场景（如无人机外壳）：真空辅助模压工艺，通过仿生导流通道让树脂均匀浸润，量产效率提升 3 倍，比强度保留率达 95%。

2. 固化参数优化：避免性能损耗

· 升温速率：采用 “分段升温”（室温→80℃→120℃→180℃），速率≤5℃/min，防止热应力导致界面开裂；

· 保温时间：根据构件厚度调整，厚度＜5mm 保温 60 分钟，厚度 5~10mm 保温 90 分钟，确保胶粘剂完全固化。

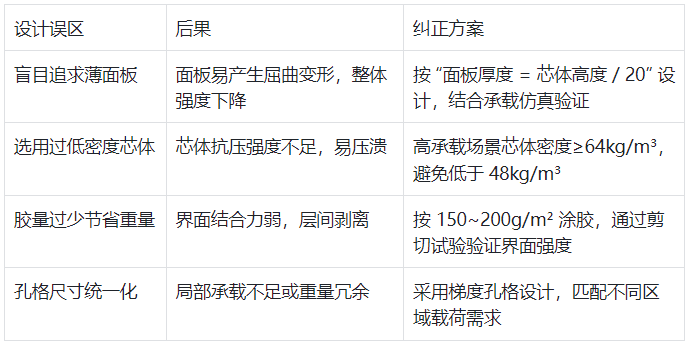

案例 1：航空机身蒙皮

· 设计方案：T800 碳纤维面板（0.6mm）+ Nomex 蜂窝芯体（密度 64kg/m³，高度 12mm）+ 环氧改性酚醛胶；

· 性能表现：比强度达 230MPa・cm³/g（钢材仅 38MPa・cm³/g），单件减重 60%，装机后整机油耗降低 8%。

案例 2：无人机机翼

· 设计方案：T700 碳纤维面板（0.4mm）+ 铝蜂窝芯体（密度 80kg/m³，高度 10mm）+ 结构环氧胶；

· 性能表现：比强度达 180MPa・cm³/g，弯曲强度≥350MPa，满足飞行载荷需求，机翼重量较传统铝合金降低 55%。

轻量化突破的核心是 “精准匹配”

碳纤维蜂窝 “比强度超钢材 6 倍” 的背后，是 “材料选型精准化、结构设计仿生化、工艺适配精细化” 的三重逻辑：选对碳纤维 - 芯体 - 胶粘剂的黄金组合，用梯度孔格、界面增强等设计优化受力传递，再通过适配的成型工艺落地，才能在减重的同时实现强度跃升。

随着碳纤维技术的发展，未来通过 “碳纳米管改性碳纤维”“智能芯体结构” 等创新，碳纤维蜂窝的比强度有望突破 300MPa・cm³/g，进一步推动航空航天、高端装备向 “极致轻量化” 迈进。
