T1200级超高强度碳纤维是如何“炼成”的?

2026-03-31 17:35:28

T1200 级碳纤维是全球顶尖的超高强度聚丙烯腈(PAN)基碳纤维,其制备是一条跨越 1000 余米高温生产线、需 3000 余个精密工艺参数实时闭环控制的长流程、高壁垒系统工程。

核心制备工艺以PAN 原丝为起点,沿 “预氧化→低温碳化→高温碳化” 的主线完成有机纤维到无机碳纤维的质变,辅以精密后处理得到最终成品。

核心原料准备:PAN 原丝制备与退丝上料

T1200 级碳纤维的性能上限,核心由原丝品质决定 —— 原丝的微观缺陷会在后续高温工序中被成倍放大,直接决定成品碳纤维的强度极限。

合格的 T1200 级专用 PAN 原丝,需具备高纯度、高取向度、高规整度、低缺陷、窄分子量分布的核心特征,外观为纯白色丝束,是碳纤维的 “前身”。

生产起始,原丝筒通过退丝机完成匀速退绕,配套高精度张力控制系统,以恒定、均匀的张力将原丝送入后续工序,全程避免丝束出现毛丝、捻曲、张力波动,为全流程的均匀反应奠定基础。

碳纤维,预氧丝,芳纶,PTFE,聚丙烯腈

预氧化(热稳定化处理)

预氧化是 T1200 制备中最考验工艺把控能力的核心环节,直接决定后续碳化工序的成败,对应原文中 “煎 3 分熟牛排” 的精准控温逻辑。

核心工艺环境:在 200℃-300℃梯度控温的氧化炉内完成,全程采用精准的阶梯式升温,而非单一恒温,避免纤维内外受热不均、反应失控。

核心作用:通过可控的热氧化环化反应,将原丝中线性热塑性的 PAN 分子链,转化为耐热性极强的梯形稠环结构,让纤维从热塑性变为热固性,彻底解决后续上千度高温碳化中丝束熔融、粘连、熔断的问题,同时最大程度保留原丝的分子轴向取向结构,为最终的超高强度守住基础。

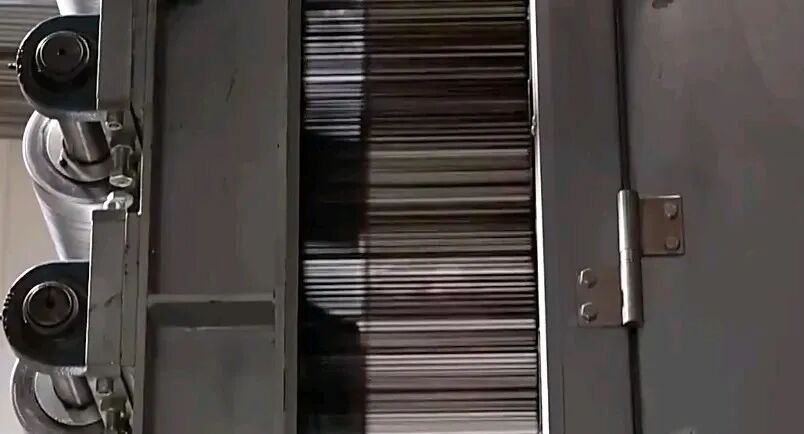

工艺过程与直观变化:原丝通过十几层的 S 型往返卷轴,在氧化炉内实现长停留时间、全束均匀受热。随着氧化环化反应的持续推进,纤维内共轭结构不断生成,外观颜色发生标志性的梯度变化:从初始的纯白色,逐步变为金黄→深黄→棕色,最终完全转化为黑色的预氧丝,颜色变化直接对应预氧化反应的进程。

T1200 级专属控制要求:该工序对炉内温度均匀性、气氛氧含量、丝束张力的控制精度达到极致,必须实现纤维 “皮芯结构均匀反应”,既不能出现芯部氧化不足(“太生”,后续碳化易断裂),也不能出现表层过度氧化(“太焦”,产生缺陷降低强度),任何微小的参数波动,都会造成成品性能的大幅衰减。


无氧碳化

预氧丝将进入全程高纯惰性气氛(高纯氮气)保护的碳化线,绝对隔绝氧气,避免高温下碳元素被氧化烧蚀产生致命缺陷。该工序分为低温碳化、高温碳化两个核心阶段,完成从有机预氧丝到无机碳纤维的彻底转化。

1. 低温碳化阶段

工艺环境:600℃-1000℃的低温碳化炉,同样采用梯度升温设计。

核心作用:完成预氧丝中绝大多数非碳元素(氧、氮、氢等)的脱除,这些元素在高温下发生热裂解反应,以小分子气体形式逸出;同时梯形结构发生初步重排,形成碳纤维乱层石墨结构的雏形,完成从预氧丝到碳纤维的初步转化。

关键控制要点:精准控制升温速率与丝束张力,既要保证非碳元素平稳脱除,避免小分子快速逸出造成纤维内部出现孔隙、裂纹等缺陷;又要通过张力抑制纤维热收缩,守住轴向分子取向度,为高温碳化做好铺垫。

2. 高温碳化阶段

工艺环境:1000℃-2000℃的高温碳化炉,是整条生产线温度最高的核心环节。

核心作用:完成最终的碳化转化,残留的非碳元素在此进一步彻底脱除,纤维碳含量提升至 95% 以上;同时在高温与张力的协同作用下,石墨片层结构进一步完善、沿纤维轴向的取向度大幅提升。碳纤维的超高强度,正是来源于碳原子 sp² 杂化形成的强共价键,以及石墨片层沿受力方向的高度有序排列。

T1200 级专属控制要求:对炉内高温场的均匀性、惰性气氛纯度、张力匹配精度提出了极致要求,通过精准的工艺调控,最大化减少纤维内部的结构缺陷,实现石墨结构的高取向、高规整度,最终赋予纤维 T1200 级别的超高拉伸强度。

后处理与品控检测

经过高温碳化的碳纤维已具备核心力学性能,还需经过标准化后处理,才能成为可工业化应用的成品:

表面处理:通过阳极氧化等工艺,对惰性的碳纤维表面进行刻蚀改性,引入活性官能团,大幅提升碳纤维与树脂基体的界面结合力,解决复合材料成型的核心适配问题。

上浆保护:在纤维表面涂覆专用的上浆剂,形成保护层,减少后续运输、织造过程中的毛丝、磨损,同时进一步优化与树脂的相容性。

干燥卷绕:经过干燥去除溶剂后,通过精密卷绕设备,将碳纤维收卷成标准丝筒。

严苛品控检测:对成品丝的拉伸强度、拉伸模量、伸长率、线密度等核心指标进行逐批检测,只有各项指标均达到 T1200 级别标准的产品,才能最终出厂。



网站首页
产品中心
工程案例
联系我们
